Filtres en fils profilés

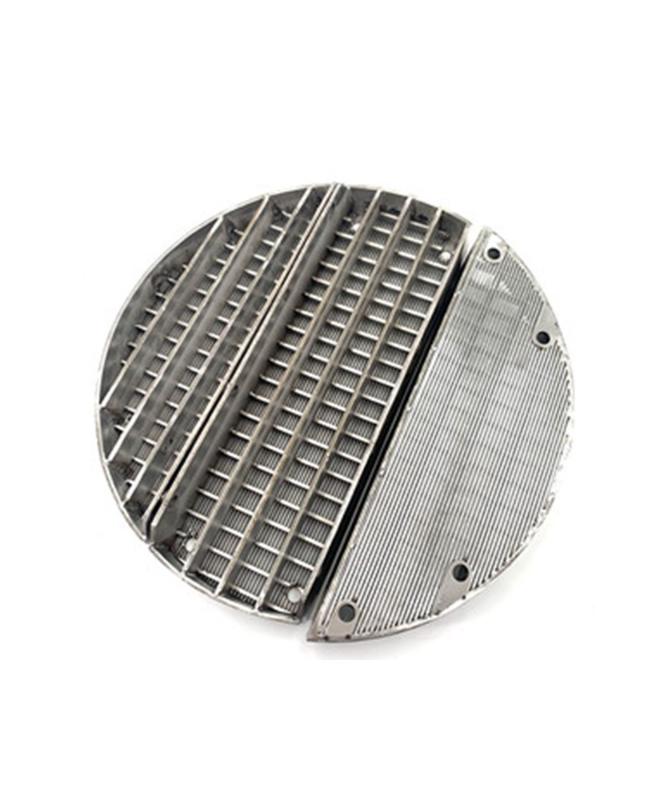

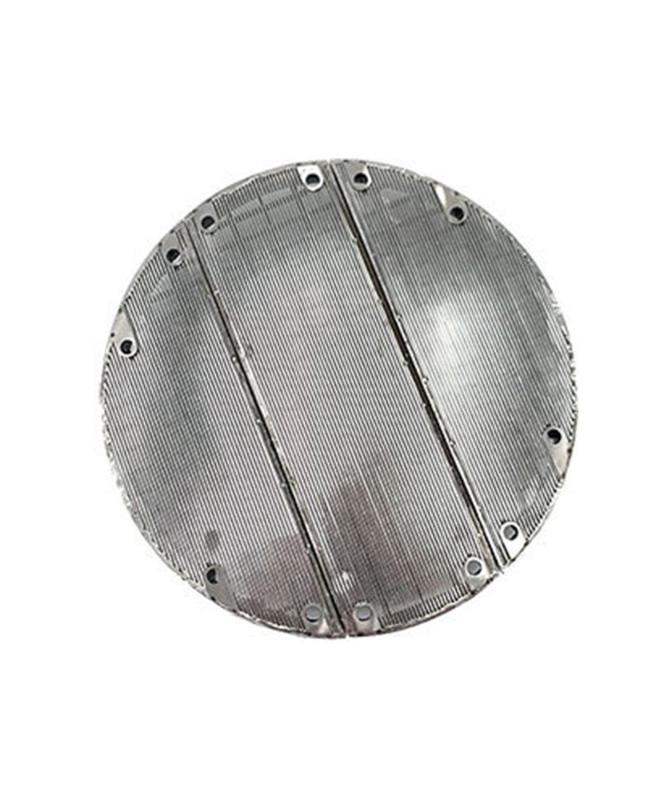

grille de support

La grille de support est installée sur un anneau solidaire de l'enveloppe pressurisée. Elle doit être construite par secteurs afin de permettre son installation par le trou d'homme de la cuve. Certains procédés requièrent un système de verrouillage pour fixer les panneaux, comme par exemple notre système de verrouillage fiable par boulons en J. Un léger jeu est ménagé à l'intérieur de la paroi de la cuve pour compenser la dilatation thermique différentielle, le jeu d'installation et les tolérances de fabrication, ou en raison de la forme circulaire du réacteur.

Matériaux : acier inoxydable 304, 304L, 316, 316L, 321, duplex, Hastelloy, etc

Diamètres : de 200 mm à 2 500 mm (sur mesure)

Profondeur des fentes : 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm, 1,0 mm (sur mesure)

Profilés en V : 1 × 2 mm, 2 × 3 mm, 3 × 5 mm, 4 × 7 mm, etc

Tiges de support : 2 × 3 mm, 3 × 5 mm, 4 × 7 mm, etc

Configurations : monobloc, 2, 3, 4, 6 ou 8 pièces (sur mesure)

INQUIRE NOW

NEXT PRODUCT

OVERVIEW

SPECIFICATIONS

Fonctionnalités essentielles

Résistante à l'encrassement et à l'infiltration de fluides, elle offre une excellente stabilité.
Adaptée aux environnements présentant des différences de pression interne et externe, elle facilite le nettoyage des matériaux obstrués.
Sa surface lisse offre une grande ouverture.
Dans les applications à faible ou moyen débit de gaz, la grille de support peut également servir de grille de compression.
Facile à démonter, elle peut être installée par des orifices de maintenance. Résistance exceptionnelle à l'affaissement et au flambage.

Applications

Grille de support de lit catalytique pour les industries pétrochimiques et de raffinage
faux fond en fil métallique à fente utilisé dans le brassage de la bière
éléments internes de réacteur pour filtres à charbon
réacteurs d'hydrogénation ; réacteurs de désulfuration
cuves de brassage dans l'industrie brassicole
