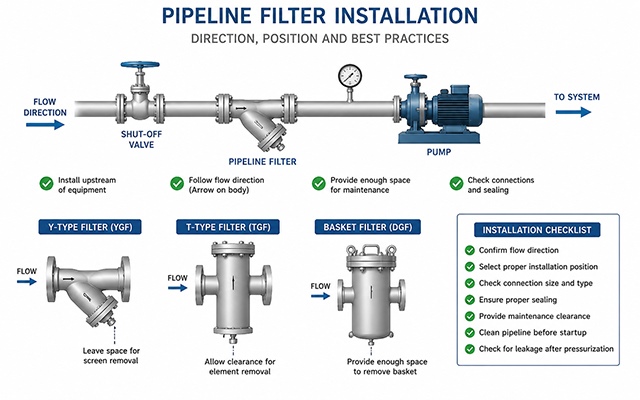

Installation des filtres à tuyauterie : Direction, position et bonnes pratiques

Installer correctement un filtre à tuyauterie est essentiel pour une filtration stable et une maintenance pratique. Les points principaux à vérifier sont le sens d'écoulement, la position d'installation, l'état des raccords et l'accès à l'élément filtrant. Les filtres à tuyauterie de type Y, de type T et à panier ont des structures différentes. L'installation doit donc toujours suivre la conception spécifique du filtre et les recommandations du fabricant.

Où installer un filtre à tuyauterie ?

Un filtre à tuyauterie est normalement installé en amont des équipements nécessitant une protection. Les emplacements typiques incluent le côté aspiration des pompes, des compresseurs, des vannes de régulation, des échangeurs de chaleur, des compteurs et d'autres équipements sensibles.

L'objectif est simple : les particules telles que la rouille, les résidus de soudure, le calcaire, le sable ou les débris de procédé sont interceptées avant qu'elles n'atteignent les équipements en aval. Votre point d'installation réel doit donc être déterminé par les équipements à protéger et par l'endroit où les contaminants solides sont les plus susceptibles de causer des problèmes.

Vérifier le sens d'écoulement avant l'installation

La première vérification d'installation est le sens d'écoulement.

Avant de raccorder le filtre, vérifiez la flèche marquée sur le corps du filtre et assurez-vous qu'elle correspond au sens réel de l'écoulement du fluide. Cette vérification simple ne doit pas être négligée lors de l'installation.

Le filtre doit également être positionné de manière à ce que son élément filtrant puisse fonctionner comme prévu et être accessible lors des opérations de nettoyage. Les instructions d'installation du fabricant doivent prévaloir lorsqu'un modèle particulier a des exigences d'orientation spécifiques. Les instructions d'installation des crépines industrielles insistent généralement à la fois sur le sens d'écoulement correct et sur un accès suffisant pour le retrait de la crépine.

Considérations d'installation pour les filtres de type Y, de type T et à panier

YUBO fournit trois configurations principales de filtres à tuyauterie : YGF de type Y, TGF de type T, et DGF de type à panier / à grand débit. Leurs structures différentes signifient que l'espace d'installation et l'accès à l'élément doivent être considérés différemment.

Par exemple, YGF est un filtre compact de type Y avec une cartouche filtrante réutilisable en toile métallique, disponible pour une installation horizontale ou verticale. TGF est conçu pour des applications sur canalisations plus grandes et peut utiliser des éléments perforés, en toile métallique ou à fentes (wedge wire). DGF est une conception à grand débit utilisant des éléments à fentes et est destiné aux canalisations de plus grand diamètre.

Pour les dispositions d'installation spécifiques à un produit, référez-vous aux informations relatives aux filtres YGF de type Y, TGF de type T ou DGF à panier.

Prévoir suffisamment d'espace pour le nettoyage et l'inspection

Un filtre à tuyauterie ne doit pas seulement s'adapter à la canalisation ; il doit également rester accessible après l'installation.

Avant de finaliser le tracé de la tuyauterie, vérifiez qu'il y a suffisamment d'espace pour :

Retirer et nettoyer l'élément filtrant

Ouvrir le couvercle du filtre le cas échéant

Accéder au raccord de vidange

Inspecter les joints et les raccords

Réinstaller l'élément sans avoir à démonter inutilement la tuyauterie

Ce point est souvent négligé lorsque l'équipement est installé dans un faisceau de canalisations ou une zone technique encombrée. L'installation et la maintenance doivent être considérées ensemble plutôt que comme deux tâches distinctes.

Pour les exigences de nettoyage régulier, consultez le Guide de maintenance et de nettoyage des filtres à tuyauterie.

Vérifier les raccords de canalisation avant la mise en service

Avant la mise en service, vérifiez que les raccords du filtre et de la canalisation sont compatibles et correctement alignés. Selon la configuration du filtre, cela peut inclure des raccords à bride ou filetés, ainsi que les composants d'étanchéité correspondants.

La tuyauterie en amont et en aval doit également être exempte de corps étrangers excessifs avant la mise en service. Les instructions d'installation des crépines industrielles recommandent généralement de nettoyer la tuyauterie connectée et de vérifier les surfaces d'étanchéité avant la mise en service.

Après une mise sous pression progressive du système, inspectez les raccords pour détecter d'éventuelles fuites avant le fonctionnement normal.

Erreurs d'installation courantes des filtres à tuyauterie

Ces problèmes d'installation peuvent souvent être évités par une simple inspection de pré-mise en service.

Liste de contrôle pour l'installation d'un filtre à tuyauterie

Avant de mettre un filtre à tuyauterie en service, vérifiez :

Sens d'écoulement : La flèche correspond-elle au sens réel du fluide ?

Position d'installation : Le filtre est-il installé conformément à sa conception ?

Raccords : La taille de la canalisation et le type de raccord sont-ils corrects ?

Étanchéité : Le joint et les surfaces d'étanchéité sont-ils correctement installés ?

Accès pour maintenance : La crépine ou le panier peut-il être retiré ?

État de la canalisation : La tuyauterie connectée est-elle raisonnablement propre ?

Fuites : Tous les raccords sont-ils sécurisés après la première mise sous pression ?

Si un filtre est difficile d'accès après l'installation, même un système de filtration bien conçu peut devenir difficile à entretenir.

Support d'installation des filtres à tuyauterie YUBO

L'installation d'un filtre à tuyauterie dépend de la structure du filtre, du fluide de procédé, de la disposition de la tuyauterie et des exigences de maintenance. Pour cette raison, YUBO ne traite pas l'installation comme une procédure unique.

En tant que fabricant de filtres à tuyauterie, YUBO fournit des équipements de filtration de type Y, de type T et à panier, avec des configurations personnalisées disponibles pour différentes exigences de canalisation. Les informations d'installation spécifiques à un produit peuvent être confirmées en fonction du modèle choisi et des conditions d'application réelles.

Questions fréquemment posées

Dans quel sens doit être orienté un filtre à tuyauterie ?

Le sens d'écoulement doit suivre la flèche marquée sur le corps du filtre. Confirmez toujours les instructions spécifiques au produit avant l'installation.

Un filtre à tuyauterie de type Y peut-il être installé verticalement ?

Certaines conceptions de type Y, y compris le YGF de YUBO, supportent une installation horizontale ou verticale. La disposition réelle doit suivre la conception du produit et le sens d'écoulement.

Quel espace est nécessaire autour d'un filtre à tuyauterie ?

Il n'y a pas de valeur de dégagement unique pour chaque modèle. La zone d'installation doit fournir suffisamment d'espace pour l'inspection, le nettoyage et le retrait de l'élément filtrant.

Les filtres de type Y, de type T et à panier sont-ils installés de la même manière ?

Non. Leurs structures internes et leurs dispositions de retrait des éléments diffèrent. La position d'installation et l'accès pour maintenance doivent donc être vérifiés pour le modèle de filtre spécifique.
