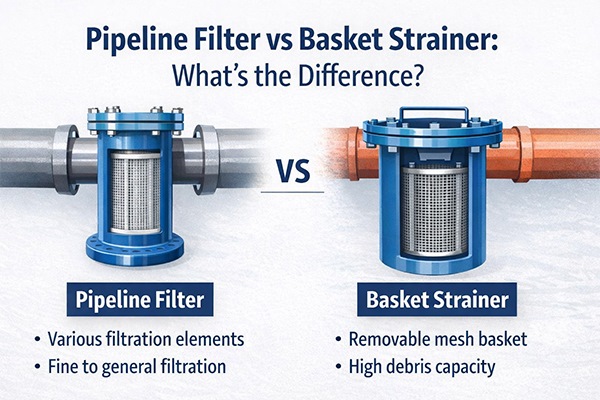

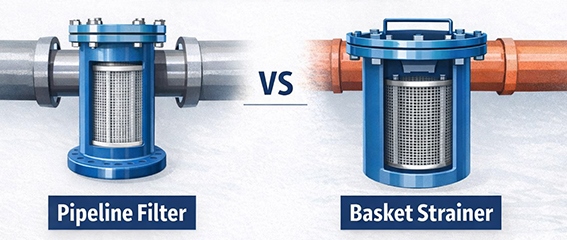

Filtre en ligne vs Panier filtre : Quelle est la différence ?
Pipeline Filter vs Basket Strainer : Quelle est la différence ?
La différence entre un filtre en ligne et un panier filtre réside principalement dans la précision de filtration, la structure et l'objectif d'application. Un filtre en ligne est une catégorie plus large d'équipement de filtration utilisé pour éliminer les particules des fluides, tandis qu'un panier filtre est un type spécifique de filtre en ligne conçu pour la filtration grossière et une capacité élevée de rétention des débris.
Qu'est-ce qu'un filtre en ligne ?
Un filtre en ligne est un dispositif installé dans un système de tuyauterie pour éliminer les contaminants solides des liquides ou des gaz. Il protège les équipements en aval tels que les pompes, les vannes et les échangeurs de chaleur en empêchant les particules de pénétrer dans les composants sensibles.
Les filtres en ligne sont utilisés dans diverses industries, notamment :
Traitement de l'eau
Industrie chimique
Pétrole et gaz
Alimentation et boissons
Production d'énergie
Selon la précision de filtration requise, les filtres en ligne peuvent utiliser différents éléments filtrants : tamis, cartouches ou sacs.

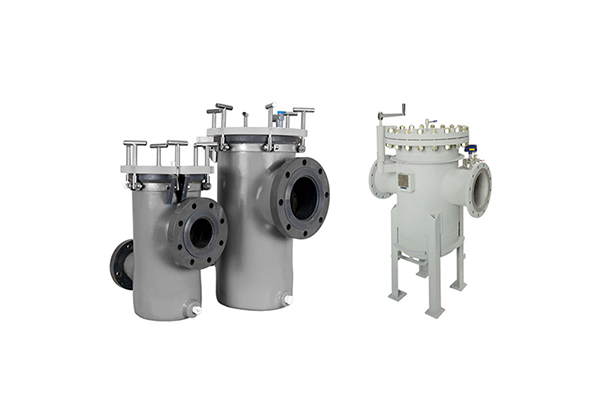

Qu'est-ce qu'un panier filtre ?
Un panier filtre est un type de filtre en ligne qui utilise une crépine amovible en forme de panier pour capturer les débris. Il est principalement conçu pour la filtration grossière, où les grosses particules doivent être éliminées du flux de fluide.
Les paniers filtres sont généralement installés sur des canalisations horizontales et sont largement utilisés dans les systèmes où :
Le niveau de contamination est relativement élevé
Les débits sont importants
Un nettoyage fréquent est nécessaire
Grâce à leur grande surface de filtration, les paniers filtres peuvent supporter des charges de débris plus élevées que les dispositifs de filtration plus compacts.
Filtre en ligne vs Panier filtre : principales différences
Bien que les paniers filtres appartiennent à la catégorie plus large des filtres en ligne, ils diffèrent considérablement par leur conception et leur application. Le tableau ci-dessous met en évidence les principales différences.
| Aspect | Filtre de pipeline | Filtre à panier |
|---|---|---|
| Définition | Dispositif de filtration général utilisé dans les pipelines | Specific typType spécifique de filtre de pipeline avec un élément en forme de panier |
| Précision de filtration | Peut être grossière à fine (selon le type d'élément) | Généralement une filtration grossière |
| Élément filtrant | Cartouche, sac, tamis ou bougie | Tamis en maille en forme de panier |
| Capacité de rétention des débris | Modérée à élevée (varie selon la conception) | Haute capacité de rétention des débris |
| Utilisation typique | Filtration de précision ou protection générale du processus | Élimination des grosses particules et des débris lourds |
| Maintenance | Dépend du type de filtre | Nettoyage facile en retirant le panier |
| Installation | En ligne, diverses orientations | Installation généralement horizontale |
En termes simples, tous les paniers filtres sont des filtres en ligne, mais tous les filtres en ligne ne sont pas des paniers filtres.
Quand utiliser un filtre en ligne ?
Un filtre en ligne est le meilleur choix lorsque :
Une filtration fine est requise (par exemple, élimination des particules au niveau du micron)
La qualité du processus dépend de la propreté du fluide
Les équipements en aval sont sensibles aux petites particules
Une filtration à plusieurs étages est nécessaire
Exemples typiques :
Procédés pharmaceutiques
Production alimentaire et de boissons
Traitement chimique de précision
Dans ces applications, des filtres à cartouche ou à sacs sont souvent utilisés pour atteindre une précision de filtration plus élevée.
Quand utiliser un panier filtre ?
Un panier filtre est plus adapté lorsque :
L'objectif principal est d'éliminer les gros débris
Le système traite des débits élevés
Le niveau de contamination est relativement élevé
Un nettoyage facile et fréquent est requis
Les applications courantes incluent :
Circuits d'eau de refroidissement
Canalisations d'eau industrielle
Étapes de préfiltration dans les usines chimiques
Les paniers filtres sont souvent utilisés comme préfiltres avant des systèmes de filtration plus fins.
Comment choisir entre un filtre en ligne et un panier filtre
Le choix du dispositif de filtration approprié dépend de plusieurs facteurs pratiques.
1. Précision de filtration requise
Si votre système nécessite une filtration fine (par exemple, en dessous de 100 microns), un filtre en ligne général avec des éléments à cartouche ou à sac est plus approprié.
Si une filtration grossière est suffisante, un panier filtre est généralement plus efficace.
2. Charge de contamination
Pour les systèmes contenant beaucoup de débris ou de grosses particules, les paniers filtres sont préférés en raison de leur capacité de rétention plus élevée.
Pour les systèmes plus propres avec de petites particules, les filtres en ligne offrent de meilleures performances.
3. Débit
Les systèmes industriels à haut débit bénéficient des paniers filtres grâce à leur plus grande surface de filtration.
Les systèmes à faible débit ou de précision sont mieux adaptés aux filtres en ligne à cartouche ou à sac.
4. Exigences de maintenance
Les paniers filtres sont plus faciles à nettoyer et à entretenir, ce qui les rend adaptés aux systèmes nécessitant un entretien fréquent.
Les filtres en ligne avec éléments remplaçables peuvent nécessiter une maintenance plus minutieuse mais offrent une précision de filtration plus élevée.
Erreur courante : les considérer comme identiques
Une erreur courante dans la conception de la filtration industrielle est d'utiliser les termes « filtre en ligne » et « panier filtre » de manière interchangeable.
Cela peut entraîner :
Des systèmes de filtration surdimensionnés ou sous-dimensionnés
Des performances de filtration inadéquates
Une fréquence de maintenance accrue
Une protection réduite des équipements
Comprendre les différences fonctionnelles aide à éviter ces problèmes et assure une conception correcte du système.
Approche pratique de sélection
Pour la plupart des systèmes industriels, une combinaison de dispositifs de filtration est souvent utilisée :
Panier filtre → élimine les gros débris (préfiltration)
Filtre en ligne (filtration fine) → élimine les particules plus petites
Cette approche de filtration par étapes améliore l'efficacité et prolonge la durée de vie des éléments filtrants.
La différence entre un filtre en ligne et un panier filtre se résume à la fonction et au niveau de filtration. Un filtre en ligne est une large catégorie couvrant diverses technologies de filtration, tandis qu'un panier filtre est une solution spécifique conçue pour la filtration grossière et une capacité élevée de débris.
Le choix de l'option adaptée dépend de la précision de filtration, du niveau de contamination, du débit et des exigences de maintenance. Dans de nombreux systèmes industriels, la combinaison des deux types offre la solution de filtration la plus efficace et la plus fiable.
FAQ : Filtre en ligne vs Panier filtre
Un panier filtre est-il identique à un filtre en ligne ?
Non. Un panier filtre est un type de filtre en ligne, mais les filtres en ligne incluent une gamme plus large de dispositifs tels que les filtres à cartouche et à sac.
Lequel est le meilleur pour les systèmes à haut débit ?
Les paniers filtres sont généralement meilleurs pour les systèmes à haut débit car ils offrent de plus grandes surfaces de filtration et une capacité de rétention des débris plus élevée.
Un panier filtre peut-il fournir une filtration fine ?
Non. Les paniers filtres sont conçus pour la filtration grossière. La filtration fine nécessite des filtres en ligne à cartouche ou à sac.
Les systèmes industriels utilisent-ils les deux ?
Oui. De nombreux systèmes utilisent des paniers filtres pour la préfiltration et des filtres en ligne pour la filtration fine afin d'obtenir des performances optimales.
