¿Qué es un filtro de tubería y cómo funciona?

Un filtro de tubería es un dispositivo de filtración mecánica instalado en un sistema de tuberías para eliminar contaminantes sólidos de líquidos o gases. Protege los equipos aguas abajo, como bombas, compresores, válvulas y medidores, capturando los residuos antes de que el fluido continúe a través de la tubería.

Los filtros de tubería funcionan dirigiendo el medio que fluye a través de un elemento filtrante de malla o canasta, que atrapa las partículas mientras permite el paso del fluido limpio.

Debido a que mantienen un flujo de proceso limpio y protegen equipos críticos, los filtros de tubería son ampliamente utilizados en tuberías de procesamiento químico, sistemas petroleros, tratamiento de agua, generación de energía y fabricación de alimentos.

¿Qué es un filtro de tubería?

En los sistemas de fluidos industriales, un filtro de tubería se define como un dispositivo de filtración protector utilizado para eliminar sólidos suspendidos de los fluidos que circulan por las tuberías.

Durante la operación normal, las tuberías pueden transportar contaminantes tales como:

• Partículas de óxido

• Residuos de soldadura

• Arena o incrustaciones

• Restos de corrosión

• Sólidos del proceso

Si estas partículas llegan a equipos sensibles, pueden causar obstrucciones, abrasión o fallas mecánicas. Los filtros de tubería interceptan estas impurezas, ayudando a mantener condiciones de flujo estables y una operación confiable del equipo.

Por esta razón, los filtros de tubería se instalan típicamente aguas arriba de bombas, compresores, válvulas de control e intercambiadores de calor.

¿Cómo funciona un filtro de tubería?

El principio de funcionamiento de un filtro de tubería es simple y confiable. El fluido contaminado ingresa a la carcasa del filtro y fluye a través de un elemento filtrante que captura las partículas mientras permite que el fluido limpio continúe aguas abajo.

Proceso típico de filtración en tuberías

1. El fluido entra en la carcasa del filtro : El fluido del proceso fluye hacia el filtro de tubería a través de la conexión de entrada.

2. El flujo pasa a través del elemento filtrante : El fluido atraviesa una malla o canasta perforada con aberturas definidas.

3. Las partículas sólidas son capturadas : Los contaminantes más grandes que las aberturas de la malla quedan atrapados dentro del elemento filtrante.

4. El fluido limpio sale del filtro : El fluido filtrado fluye a través de la salida y continúa hacia el equipo aguas abajo.

5. Los desechos acumulados se eliminan durante el mantenimiento : Cuando se acumulan partículas, se retira y se limpia el elemento filtrante.

Este método de filtración mecánica permite que los filtros de tubería funcionen continuamente mientras mantienen un flujo de proceso limpio.

Principales tipos de filtros de tubería

Los sistemas industriales de filtración en tuberías suelen utilizar varios diseños estructurales dependiendo del tamaño de la tubería, el nivel de contaminación y las condiciones de operación.

1.Filtro de tubería tipo Y (Serie YGF)
Un filtro de tubería tipo Y utiliza un cuerpo compacto en forma de Y con una pantalla de filtración en ángulo.
Características principales

• Estructura compacta y ligera

• Adecuado para tuberías de alta presión

• Se puede instalar horizontal o verticalmente

• Fácil mantenimiento a través de una conexión de drenaje
  Los filtros tipo Y se utilizan comúnmente en tuberías de vapor, sistemas químicos y líneas de suministro de agua.

2.Filtro de tubería tipo T (Serie TGF)
Un filtro de tubería tipo T presenta una cámara de filtración vertical que contiene un elemento de canasta extraíble.
Ventajas

• Mayor área de filtración

• Mayor capacidad de retención de suciedad

• Adecuado para caudales más altos
  Este diseño se utiliza a menudo en tuberías de proceso industriales con diámetros más grandes y cargas de contaminación más altas.

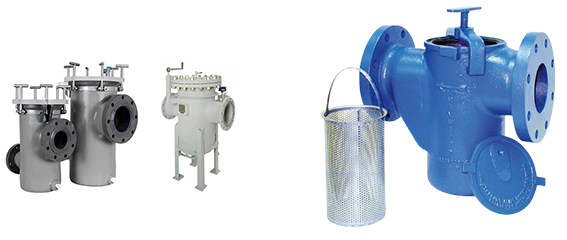

3.Filtro de tubería de canasta (Serie DGF)
El filtro de tubería de canasta utiliza un elemento de canasta cilíndrica que proporciona una gran superficie de filtración.
Características clave

• Alta capacidad de retención de desechos

• Baja caída de presión durante la operación

• Mantenimiento conveniente a través de la tapa superior
  Los filtros de tubería de canasta se aplican ampliamente en sistemas de agua de refrigeración, plantas petroquímicas y tuberías de procesos industriales.

Comparación de los tipos comunes de filtros de tubería

Esta comparación ayuda a los ingenieros a seleccionar el filtro apropiado según el caudal, el tamaño de la tubería y el nivel de contaminación.

Por qué son importantes los filtros de tubería en los sistemas industriales

Los filtros de tubería desempeñan un papel fundamental en el mantenimiento de una operación confiable de la tubería.

• Protección de equipos : Los filtros evitan que partículas sólidas ingresen a bombas, compresores y válvulas.

• Procesos industriales estables : La eliminación de impurezas ayuda a mantener condiciones de flujo constantes.

• Reducción de costos de mantenimiento : La eliminación temprana de contaminantes reduce el desgaste y las fallas de los equipos.

• Mejora de la confiabilidad del sistema : Las tuberías limpias reducen el tiempo de inactividad no planificado y las interrupciones operativas.

Debido a estos beneficios, la filtración en tuberías se considera una medida de protección básica en la mayoría de los sistemas de fluidos industriales.

Aplicaciones industriales típicas

Los filtros de tubería se utilizan en muchas industrias donde la limpieza del fluido es importante.

• Procesamiento químico : Elimina sólidos del proceso y partículas de corrosión de las tuberías.

• Sistemas de petróleo y gas : Protege compresores, bombas y válvulas de control de los desechos.

• Tratamiento de agua y aguas residuales : Elimina arena, óxido y partículas en suspensión de las redes de tuberías.

• Producción de alimentos y bebidas : Mantiene la pureza del producto y protege el equipo de proceso.

• Sistemas de generación de energía : Filtra el agua de refrigeración y los fluidos de proceso en instalaciones energéticas.

Preguntas frecuentes

1. ¿Cuál es la diferencia entre un filtro de tubería y un colador?
   En muchos contextos industriales, los términos se usan indistintamente. Sin embargo, los coladores típicamente eliminan partículas más grandes utilizando mallas, mientras que los filtros pueden proporcionar una filtración más fina dependiendo del diseño del elemento filtrante.

2. ¿Dónde se debe instalar un filtro de tubería?
   Los filtros de tubería se instalan generalmente aguas arriba de bombas, compresores, reguladores de presión, intercambiadores de calor y válvulas de control para evitar que los contaminantes ingresen a equipos sensibles.

3. ¿Con qué frecuencia se deben limpiar los filtros de tubería?
   La frecuencia de mantenimiento depende de los niveles de contaminación del fluido y la capacidad de filtración. Muchos sistemas monitorean la caída de presión a través del filtro para determinar cuándo se requiere limpieza.

4. ¿De qué materiales están hechos los filtros de tubería?
   Los filtros de tubería industriales se fabrican comúnmente de acero inoxidable, acero al carbono o aleaciones especiales, dependiendo del tipo de fluido y las condiciones de operación.

A pipeline filter is an essential protective device used in industrial piping systems to remove solid impurities from liquids or gases. By passing fluid through a screen or basket element, the filter captures contaminants, ensuring that only clean fluid continues through the pipeline.

Used in industries such as chemical processing, petroleum production, water treatment, and food manufacturing, pipeline filters help protect equipment, maintain stable industrial processes, and improve overall system reliability.
