Comment choisir le bon filtre de canalisation – Guide pratique industriel

Pourquoi le choix du bon filtre de canalisation est important

Les systèmes industriels de fluides contiennent souvent des particules solides qui peuvent endommager les pompes, les vannes, les échangeurs de chaleur et les instruments de mesure si elles pénètrent dans les composants en aval.

Un filtre de canalisation correctement sélectionné :

Protège les composants du système contre l'usure et les défaillances

Maintient un débit stable et minimise les pertes de charge

Réduit la fréquence de maintenance et les temps d'arrêt opérationnels

Comprendre les différences entre les filtres de canalisation de type Y, de type T et à haut débit garantit la longévité des équipements et la fiabilité des processus.

Types de filtres de canalisation et leurs rôles

Les filtres de canalisation sont installés en ligne et éliminent les contaminants solides des liquides ou des gaz. Le choix dépend de la taille du tuyau, du débit, des conditions de fonctionnement et des caractéristiques des contaminants.

For a complete guide, visit our Pipeline Filter Guide and Work Principle

Voici les trois séries courantes de filtres de canalisation de YUBO :

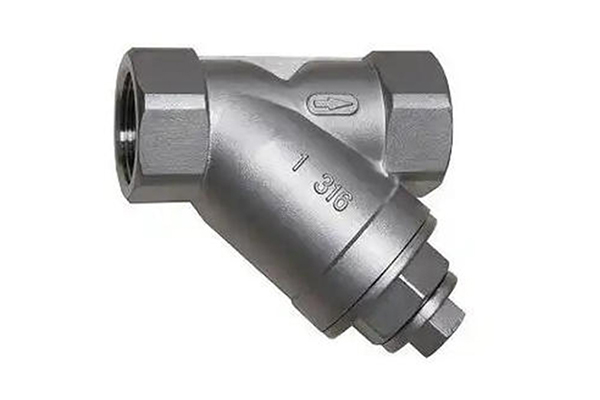

Filtre de canalisation type Y (YGF)

La série YGF utilise des cartouches en toile métallique pour retenir les particules ≥ 50 μm, protégeant ainsi les pompes, compresseurs et instruments dans les canalisations de service général.

Pression de service : 16 bar (ou sur mesure)

Température de service : -30 à 200 °C

Plage de précision de filtration : 50–1000 μm

Diamètre de canalisation adapté : jusqu’à DN250 (options sur mesure disponibles)

Matériau : Acier inoxydable ou sur mesure

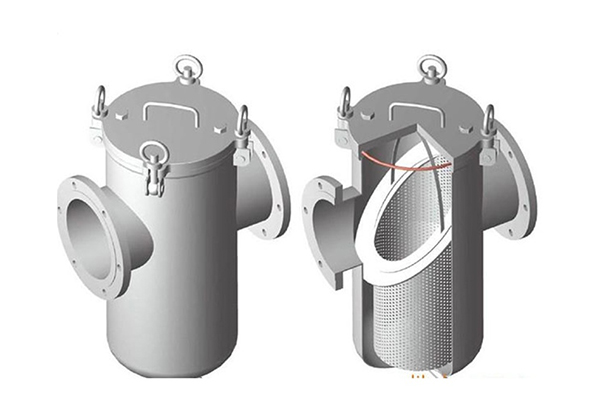

Filtre de canalisation type T (TGF)

La série TGF est conçue pour des canalisations légèrement plus grandes (jusqu’à DN600) et offre une précision de filtration similaire pour les services industriels généraux.

Pression de service : 16 bar (ou sur mesure)

Température de service : -30 à 200 °C

Plage de précision de filtration : 50–1000 μm

Diamètre de canalisation adapté : jusqu’à DN600

Types de cartouches filtrantes : perforée, toile métallique, fil métallique à fentes (wedge wire)

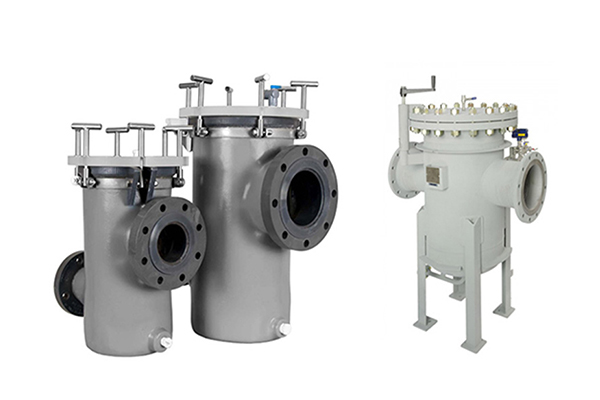

Filtre de canalisation à haut débit (DGF)

La série DGF utilise des éléments à fil métallique à fentes pour les applications sur très grandes canalisations. Elle est idéale pour les débits élevés et les environnements chargés en débris.

Pression de service : 16 bar (ou sur mesure)

Température de service : -30 à 200 °C

Plage de précision de filtration : 50–3000 μm

Diamètre de canalisation adapté : supérieur à DN600

Type d’élément filtrant : fil métallique à fentes ou sur mesure

Capacité de débit : plus de 3000 m³/h

Faible perte de charge : inférieure à 40 kPa

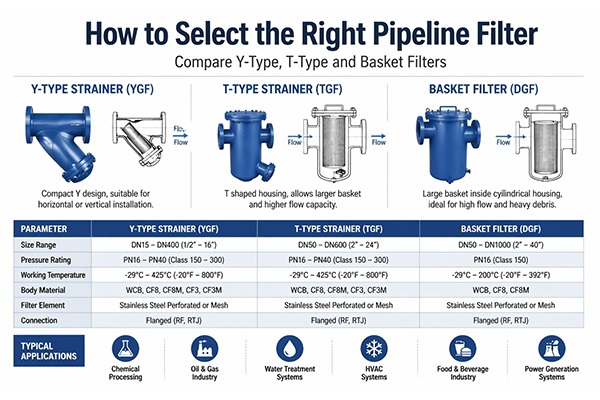

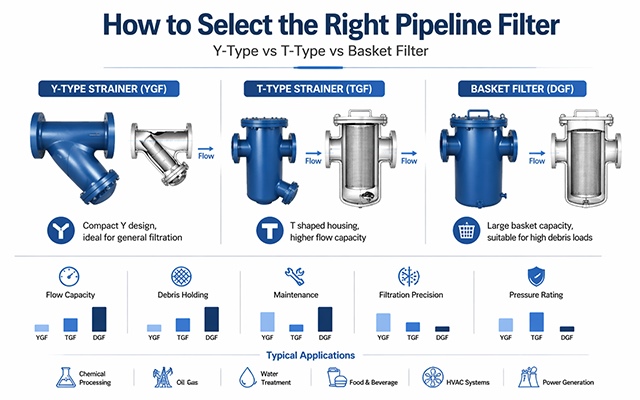

Comparaison des types de filtres

Caractéristiques de performance clés pour ces filtres de canalisation :

Notes :

YGF est optimisé pour les canalisations compactes avec un débit modéré.

TGF étend la couverture aux plus grands diamètres et capacités plus élevées.

DGF convient parfaitement aux grandes canalisations industrielles principales avec une charge élevée de débris.

Principaux critères de sélection

Débit et diamètre de la canalisation

Choisissez un filtre adapté à la capacité de débit de votre système. Les canalisations de plus grand diamètre avec des débits élevés bénéficient généralement des séries T‑Type ou DGF.

Précision de filtration

Définissez la taille maximale des particules à éliminer. Pour une protection fine des particules dans les systèmes sensibles, les filtres avec mailles plus fines et cartouches réglables sont préférés.

Pression et température de service

Vérifiez que la pression et la température nominales du filtre sélectionné sont conformes aux exigences de votre système.

Compatibilité des matériaux

Les boîtiers en acier inoxydable offrent une excellente résistance à la corrosion dans les systèmes chimiques, pétroliers, gaziers et les eaux industrielles.

Maintenance et accessibilité

Les filtres avec cartouches ou paniers amovibles permettent un nettoyage plus facile et réduisent les temps d’arrêt.

Quand utiliser chaque type de filtre de canalisation

Filtre type Y

Idéal pour les lignes de service général avec débit et niveaux de contamination modérés. Parfait pour protéger les compresseurs, pompes et instruments dans des systèmes tels que les eaux industrielles, le pétrole brut et les circuits d’eau en circulation.

Filtre type T

Préféré lorsque les diamètres de canalisation sont plus grands et les débits plus élevés. Il équilibre la facilité de nettoyage avec une capacité plus élevée et convient à une large gamme de fluides industriels.

Haut débit (DGF)

Recommandé pour les grandes canalisations industrielles principales, les charges élevées de débris et des applications telles que les systèmes d’eau de refroidissement, les grandes conduites d’eau potable et la préfiltration dans les systèmes d’eau recyclée.

Étapes pratiques pour la sélection d’un filtre de canalisation

Évaluez les besoins du système : débit, pressions de service et contaminants.

Déterminez le diamètre et l’orientation de la canalisation : choisissez YGF, TGF ou DGF en fonction de la taille.

Définissez la précision de filtration : utilisez des indices en microns adaptés à votre process.

Sélectionnez les matériaux : choisissez en fonction du type de fluide et des défis de corrosion.

Évaluez les besoins de maintenance : privilégiez une conception avec cartouche ou panier accessible.

Consultez le fournisseur : vérifiez les spécifications et les options de personnalisation.

FAQ (conseils utiles pour la sélection)

Q1 : Ces filtres peuvent-ils éliminer les particules très fines ?

R1 : La précision de filtration varie selon la conception de l’élément. Dans les séries YGF et TGF, la précision est comprise entre 50 et 1000 μm ; la série DGF peut aller jusqu’à 3000 μm pour les applications de débris grossiers.

Q2 : Ces filtres sont-ils adaptés à tous les fluides ?

R2 : Oui — la construction en acier inoxydable permet une utilisation avec de nombreux fluides industriels, y compris l’eau, les huiles, les produits chimiques et les fluides caloporteurs.

Q3 : À quelle fréquence les filtres doivent-ils être nettoyés ?

R3 : La fréquence de nettoyage dépend du niveau de contamination et des conditions d’écoulement. Une inspection régulière et une surveillance de la perte de charge aident à déterminer les intervalles de maintenance.

Choisir le bon filtre de canalisation nécessite un équilibre entre la capacité de débit, la taille de la canalisation, la précision de filtration, la pression nominale et les besoins de maintenance. Les séries YGF, TGF et DGF proposées par YUBO offrent des solutions évolutives pour une large gamme d’applications industrielles.

Un filtre bien choisi protège l’équipement, minimise les temps d’arrêt et améliore la fiabilité des processus, ce qui en fait un composant essentiel de tout système de fluides industriel.
